انتقال ایمن سیالات شیمیایی، اسید های غلیظ و مواد خورنده یکی از چالش های اساسی در خطوط تولید و کارخانجات مدرن است. در چنین شرایطی، پمپ ضد اسید نقش قلب تپنده سیستم را ایفا می کند و بروز هرگونه نقص فنی در آن می تواند موجب توقف کل فرآیند تولید و خسارات مالی سنگین گردد. به دلیل تماس مستقیم با محیط های فوق العاده اسیدی و ساینده، بخش های اصلی این تجهیزات به ویژه پروانه و هوزینگ بیشترین میزان استهلاک را تجربه می کنند.
تحریم های اقتصادی، افزایش چشمگیر هزینه خرید تجهیزات خارجی و دشواری واردات قطعات یدکی پمپ های وارداتی موجب شده است که بسیاری از مدیران فنی و صنعتی به سوی مهندسی معکوس پمپ ضد اسید و تولید بومی این تجهیزات روی آورند. شرکت فراز صنعت اصفهان به عنوان یکی از پیشگامان عرصه طراحی، تولید، تعمیر و مهندسی معکوس انواع پمپ پلیمری و ضد اسید، توانسته است با تکیه بر دانش فنی روز و تجهیزات مدرن ابعاد برداری و متالورژی پلیمر، تمامی مراحل بازطراحی این قطعات حیاتی را با دقتی میکرونی به انجام برساند. در این مقاله به بررسی گام به گام مراحل مهندسی معکوس پروانه و هوزینگ پمپ ضد اسید در صنایع حساس می پردازیم.

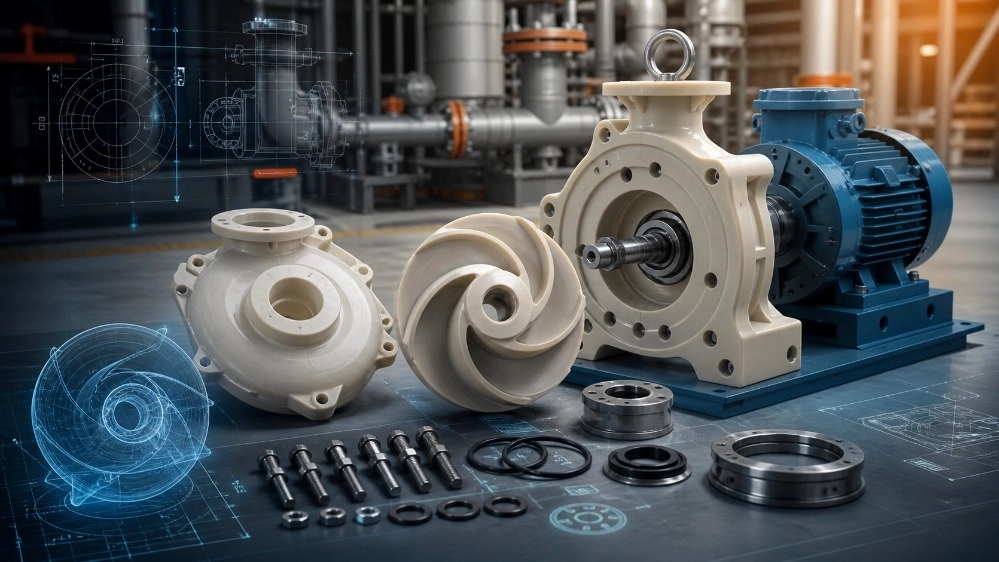

نقش کلیدی پروانه و هوزینگ در عملکرد پمپ ضد اسید پلیمری
در ساختار یک پمپ ضد اسید سانتریفیوژ، هوزینگ (پوسته) و پروانه (ایمپلر) دو جز اصلی هیدرولیکی هستند که راندمان، دبی، هد و ایمنی پمپ را تعیین می کنند. پروانه با چرخش سریع خود، انرژی جنبشی را به سیال منتقل می کند و هوزینگ با طراحی خاص حلزونی شکل خود، این سرعت را به فشار تبدیل می کند.
اگر جنس یا هندسه پروانه و هوزینگ دچار کوچک ترین نقصی باشد، خطراتی نظیر کاویتاسیون، نشتی مواد شیمیایی سمی، شکستگی پره ها در اثر تنش مکانیکی و خوردگی شدید شیمیایی پدید خواهد آمد. در صنایع حساسی نظیر پتروشیمی، متالورژی، خطوط اسیدشویی فولاد و صنایع دارویی، حتی چند میکرون خطا در ساخت پروانه و هوزینگ پمپ پلیمری می تواند به بحران صنعتی بیانجامد. از این رو، مهندسی معکوس این قطعات یک فرآیند فوق العاده دقیق است که به دانش تخصصی مکانیک سیالات و پلیمرشناسی نیاز دارد.
اگر در خط تولید خود با خرابی مکرر قطعات پمپ های ضد اسید مواجه هستید یا قطعات پمپ خارجی شما نایاب شده است، مهندسان فراز صنعت اصفهان آماده هستند تا فرآیند بازطراحی و ساخت سفارشی قطعات پمپ پلیمری شما را بر اساس استاندارد های جهانی آغاز کنند.
مرحله اول؛ دمونتاژ، تمیزکاری و بازرسی چشمی قطعات
نخستین مرحله در مهندسی معکوس پروانه و هوزینگ پمپ ضد اسید، باز کردن اصولی و تفکیک تمامی اجزای پمپ بدون آسیب رساندن به سطوح حساس است. بسیاری از این پمپ ها برای مدت طولانی در معرض سیالات بسیار خورنده مانند اسید نیتریک، اسید سولفوریک یا اسید کلریدریک بوده اند و بر روی پوسته و پروانه آنها رسوبات شیمیایی سخت تشکیل شده است.
در این مرحله اقدامات زیر انجام می شود:
- خنثی سازی کامل ترکیبات اسیدی و آلودگی های شیمیایی از روی سطوح پروانه و هوزینگ پمپ ضد اسید با استفاده از شوینده های تخصصی.
- تمیزکاری دقیق سطوح بدون استفاده از روش های ساینده خشن که ابعاد هندسی را تغییر دهد.
- بازرسی چشمی اولیه برای شناسایی ترک ها، پدیده کاویتاسیون، خوردگی های حفره ای، سایش شدید و تغییر شکل های ناشی از حرارت بالا.
- ثبت وضعیت اولیه قطعات مستهلک شده جهت مقایسه در مراحل بعدی شبیه سازی.
مرحله دوم؛ شناسایی و آنالیز متریال پلیمر و الاستومرها
یکی از مهم ترین تفاوت های پمپ ضد اسید با پمپ های فلزی، وابستگی عملکرد آن به جنس پلیمر و مقاومت شیمیایی آن است. پمپ های پلیمری معمولا از موادی نظیر پلی پروپیلن (PP)، پلی وینیلیدین فلوراید (PVDF)، تفلون (PTFE) یا پلی اتیلن با وزن مولکولی فوق العاده بالا (UHMWPE) ساخته می شوند.
در فرایند مهندسی معکوس پمپ ضد اسید، شناسایی دقیق گرید پلیمر به کار رفته در پروانه و هوزینگ از طریق آزمون های پیشرفته آزمایشگاهی صورت می گیرد:
- طیف سنجی مادون قرمز (FTIR): جهت شناسایی فرمول پایه پلیمر و پیوند های مولکولی آن.
- آنالیز حرارتی (DSC و TGA): به منظور تعیین دمای ذوب، پایداری حرارتی و درصد فیلرها یا تقویت کننده های الیاف شیشه.
- تست های مکانیکی و سختی سنجی: برای سنجش میزان مقاومت به ضربه و کشش پلیمر در شرایط کاری سنگین.
متخصصان متالورژی و پلیمر در فراز صنعت اصفهان با اتکا به این تست های آزمایشگاهی، مقاوم ترین متریال پلیمری ضد خوردگی را با در نظر گرفتن نوع اسید، درصد غلظت و دمای کاری سیال انتخاب و فرموله می کنند.
مرحله سوم؛ اسکن سه بعدی و اندازه برداری ابعادی دقیق
پروانه و هوزینگ پمپ ضد اسید دارای انحناها و فرم های هیدرولیکی پیچیده ای هستند که اندازه گیری آنها با ابزار های سنتی مانند کولیس و میکرومتر غیرممکن یا دارای خطای بالاست. برای به دست آوردن هندسه سه بعدی دقیق، از اسکنرهای سه بعدی صنعتی لیزری و نوری با دقت بالا و همچنین دستگاه های اندازه برداری مختصات (CMM) استفاده می شود.
در این مرحله:
- هوزینگ و پروانه مستهلک اسکن شده و ابر نقاط (Point Cloud) با رزولوشن میکرونی تولید می گردد.
- زوایای ورود و خروج پره ها، ضخامت دیواره های هوزینگ و مسیرهای عبور جریان به دقت اندازه گیری می شود.
- نواحی ساییده شده یا شکسته شده قطعه قدیمی از طریق تقارن یابی و الگوریتم های بازسازی هندسی ترمیم می شود تا قطعه به فرم سالم اولیه کارخانه مادر بازگردد.
مرحله چهارم؛ مدلسازی سه بعدی (CAD) و بهینه سازی سطوح
پس از ثبت ابر نقاط، نوبت به مدل سازی سه بعدی قطعه در نرم افزارهای مهندسی پیشرفته مانند کتیا (CATIA) و سالیدورکس (SolidWorks) می رسد. در این بخش، ابر نقاط به سطوح صیقلی، پوسته ها و حجم های سه بعدی با قابلیت ساخت تبدیل می شوند.
یکی از مزایای بزرگ مهندسی معکوس در فراز صنعت اصفهان این است که قطعات صرفا کپی برداری نمی شوند؛ بلکه نقاط ضعف طراحی اولیه برطرف می گردد. مهندسان با اصلاح خطوط جدایش قالب، تقویت ضخامت دیواره ها در بخش های پر تنش هوزینگ پمپ ضد اسید و تنظیم انحنای پره های پروانه، راندمان هیدرولیکی پمپ پلیمری را به طور چشمگیری ارتقا می دهند.
مرحله پنجم؛ تحلیل هیدرولیکی، سیالاتی و تنش (CFD و FEA)
پیش از آنکه هزینه های مربوط به ساخت قالب یا ماشین کاری انجام شود، مدل سه بعدی هوزینگ و پروانه پمپ ضد اسید در نرم افزارهای شبیه سازی مهندسی تحت بارهای عملیاتی قرار می گیرد. این مرحله تضمین می کند که قطعه نهایی در صنایع حساس عملکردی پایدار و بدون ریسک خواهد داشت.
- تحلیل دینامیک سیالات محاسباتی (CFD): شبیه سازی جریان سیال اسیدی درون هوزینگ، محاسبه افت فشار، تخمین دقیق هد و دبی، و بررسی مناطق مستعد کاویتاسیون یا گردابه های مخرب.
- تحلیل المان محدود (FEA): محاسبه تنش های وارده بر پره های پروانه و اتصالات شفت، بررسی تغییر شکل های ناشی از فشار کاری و انتخاب ضخامت ایمن برای قطعات پلیمری.
این محاسبات دقیق تضمین می کند که پروانه و هوزینگ تولید شده در مجموعه فراز صنعت اصفهان طول عمری برابر و حتی بیشتر از نمونه اورجینال اروپایی داشته باشد.
هم اکنون می توانید نقشه ها یا نمونه های مستهلک پمپ های پلیمری خود را جهت ارزیابی اولیه، تحلیل مهندسی و تخمین زمان تولید به تیم کارشناسی فراز صنعت اصفهان بسپارید.
مرحله ششم؛ فرآیند ساخت، قالب سازی و ماشین کاری CNC
پس از تایید نهایی مدل های عددی، فاز تولید فیزیکی پروانه و هوزینگ پمپ ضد اسید آغاز می شود. بسته به تعداد سفارش و شرایط کاری سیال، روش های متعددی برای تولید قطعات پلیمری به کار گرفته می شود:
- تزریق پلاستیک های مهندسی: برای تولید انبوه پروانه ها و قطعات هوزینگ با متریال های PP یا PVDF تقویت شده با الیاف. ساخت قالب های فولادی سخت کاری شده و مقاوم در برابر خورندگی گازهای پلیمری در این بخش بسیار حیاتی است.
- ماشین کاری دقیق با دستگاه های CNC: برای تولیدات سفارشی، قطعات با ابعاد خاص یا پمپ هایی از جنس تفلون خالص (PTFE) که قابلیت تزریق مستقیم ندارند، بلوک های یکپارچه پلیمری توسط فرز و تراش CNC ماشین کاری می شوند تا ساختار یکنواخت و بدون حباب به دست آید.
- لاینینگ پلیمری هوزینگ: در برخی پمپ های بزرگ، پوسته چدنی یا فولادی با یک لایه ضخیم پلیمری ضد اسید لاین می شود تا علاوه بر مقاومت شیمیایی، استحکام مکانیکی پمپ نیز تامین شود.
ماشین کاری دقیق محل استقرار مکانیکال سیل و نشیمنگاه اورینگ ها در هوزینگ از اهمیت ویژه ای برخوردار است؛ چرا که هرگونه تلرانس نادرست منجر به نشتی اسید و خرابی بلبرینگ ها خواهد شد.
مرحله هفتم؛ بالانس دینامیکی پروانه پمپ ضد اسید
پروانه پمپ ضد اسید پس از تولید باید فرآیند بالانس دقیق را پشت سر بگذارد. با توجه به سرعت چرخش بالای موتور (معمولا ۱۴۵۰ یا ۲۹۰۰ دور در دقیقه)، کوچک ترین عدم تقارن جرمی در پروانه پلیمری موجب ارتعاش شدید، تخریب سریع مکانیکال سیل، لرزش شفت و در نهایت خرد شدن هوزینگ می گردد.
در کارگاه های تخصصی فراز صنعت اصفهان، پروانه های پلیمری روی دستگاه های بالانس دینامیکی با حساسیت بالا قرار گرفته و با استاندارد های بین المللی ارتعاشات بالانس می شوند تا پمپ با کمترین صدا و بدون کوچک ترین تنش ارتعاشی کار کند.
مرحله هشتم؛ کنترل کیفیت و تست های عملکردی و هیدرولیکی
آخرین و حیاتی ترین مرحله در مهندسی معکوس پروانه و هوزینگ پمپ ضد اسید، بررسی کیفیت ابعادی و انجام تست های کارگاهی است. در این مرحله پمپ به طور کامل مونتاژ شده و وارد پایلوت تست می شود.
مهم ترین تست های کنترل کیفیت عبارتند از:
- تست فشار هیدرواستاتیک هوزینگ: تست پوسته با فشاری ۱.۵ برابر فشار کاری نامی جهت اطمینان از عدم نشتی و عدم وجود تخلخل در بدنه پلیمری.
- تست عملکرد هیدرولیکی (Performance Test): رسم منحنی هد، دبی و توان مصرفی پمپ ضد اسید در بنچ تست استاندارد و مقایسه آن با کاتالوگ سازنده اصلی.
- تست نشتی مکانیکال سیل و هوزینگ: بررسی عملکرد بدون نشت اتصالات و واشرها تحت گردش مداوم سیال.
مزایای مهندسی معکوس پمپ های پلیمری در صنایع حساس
به کارگیری مهندسی معکوس در تامین قطعات پمپ ضد اسید برای صنایع حساس پتروشیمی، متالورژی، تصفیه آب و صنایع اسیدسازی مزایای متعددی به همراه دارد:
- کاهش چشمگیر هزینه ها: تامین قطعات با کیفیت معادل نمونه خارجی با صرفه جویی اقتصادی قابل توجه.
- کاهش زمان توقف خطوط تولید: دسترسی سریع به قطعات یدکی مانند پروانه و هوزینگ پمپ پلیمری بدون معطلی برای واردات.
- سفارشی سازی متناسب با شرایط فرآیند: اصلاح متریال بر اساس نوع اسید و خورندگی اختصاصی کارخانه مشتری.
- دسترسی به خدمات پشتیبانی، تعمیر و بازسازی دائمی.
نتیجه گیری و راهکار فراز صنعت اصفهان برای صنایع کشور
فرآیند مهندسی معکوس پروانه و هوزینگ پمپ ضد اسید یک زنجیره تخصصی شامل متالورژی پلیمر، اسکن سه بعدی، تحلیل های سیالاتی و ساخت دقیق CNC است که نیازمند تخصص و تجربه عملیاتی بالا می باشد. اجرای اصولی این مراحل نه تنها بازدهی و عمر کاری پمپ پلیمری را تضمین می کند، بلکه استقلال صنایع حساس کشور از قطعات وارداتی را به همراه دارد.
مجموعه فراز صنعت اصفهان با سال ها تجربه میدانی در زمینه ساخت، بازسازی، تعمیر و مهندسی معکوس انواع پمپ ضد اسید و پمپ های پلیمری صنعتی، نامی مطمئن برای صنایع فولاد، شیمیایی، آبکاری و پتروشیمی است.
چنانچه نیاز به مهندسی معکوس، ساخت قطعات یدکی سفارشی یا تعمیر پمپ های پلیمری و ضد اسید مجموعه خود دارید، کارشناسان فنی فراز صنعت اصفهان آماده ارائه خدمات مشاوره مهندسی، آنالیز قطعات و اجرای دقیق پروژه های صنعتی شما هستند. همین امروز سفارش بازطراحی و تولید قطعات پمپ های صنعتی خود را به تیم متخصص فراز صنعت اصفهان بسپارید
